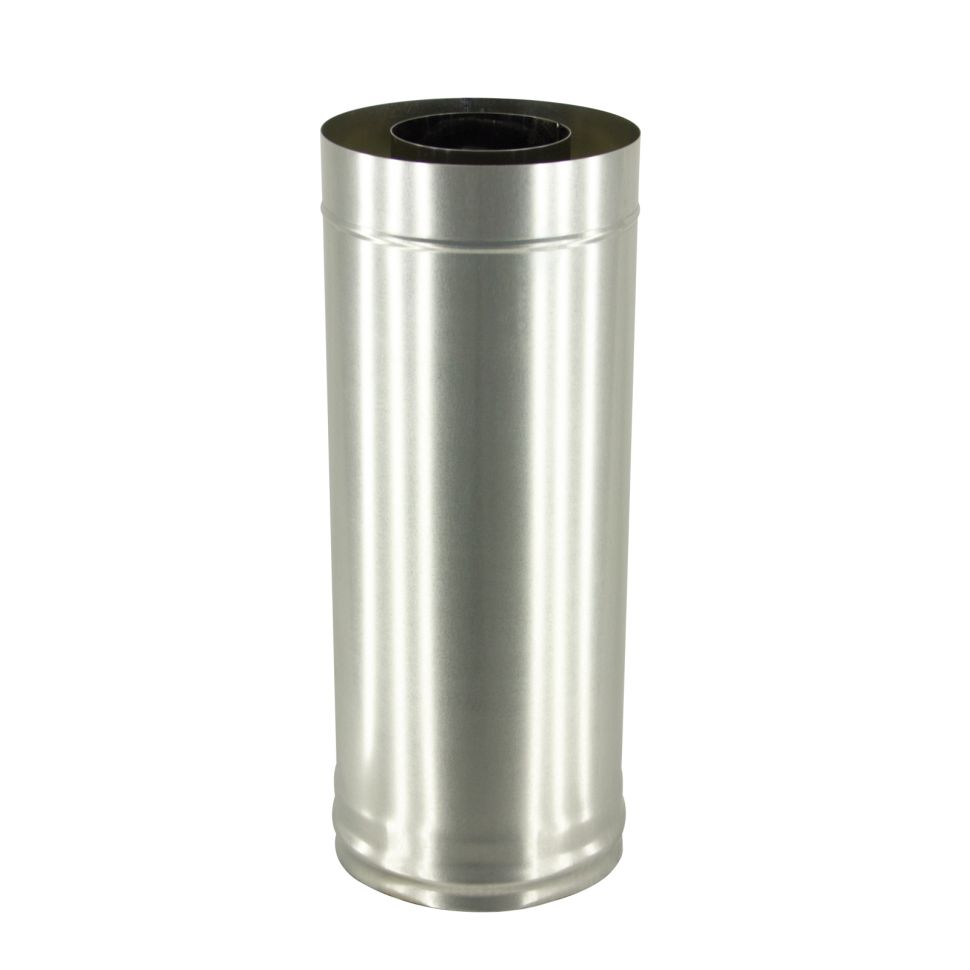

Сэндвич дымоход — это современная система отвода дымовых газов, состоящая из двух металлических труб разного диаметра, вложенных одна в другую по технологии «труба в трубе». Между внутренней и внешней трубами размещён слой теплоизоляционного материала. Конструкция получила название за сходство с бутербродом, где утеплитель играет роль начинки.
Такие дымоходы активно используют в жилых домах, банях, саунах, гаражах и котельных. Они универсальны и подходят для печей, каминов и котлов, работающих на дровах, древесных брикетах, пеллетах, газе и дизельном топливе. Утеплённая конструкция обеспечивает безопасность, надёжность и долгий срок службы всей системы отвода дыма.
Цена сэндвич-трубы для дымохода: зависит от марки стали, толщины металла, диаметра и качества теплоизоляционного слоя.
Из чего состоит конструкция
Сэндвич труба для дымохода имеет трёхслойную конструкцию, каждый слой которой выполняет определённую функцию и влияет на характеристики всей системы дымоотведения.
Внутренний контур изготавливается из высокопрочной нержавеющей стали или оцинкованного металла. Это самая важная часть конструкции, так как она напрямую контактирует с горячими дымовыми газами, температура которых может достигать 800–1000 градусов Цельсия. Внутренний контур должен обладать высокой жаростойкостью и устойчивостью к коррозии, вызываемой кислотным конденсатом.
Толщина внутреннего контура составляет 0,5, 0,8 или 1 миллиметр. Оптимальной считается толщина 0,5 миллиметра при использовании высокопрочной стали. Более тонкий металл прогревается быстрее, что положительно влияет на естественную тягу и исключает образование конденсата.
Промежуточный слой — это теплоизоляционный материал, расположенный между двумя трубами. Толщина изоляции варьируется от 25 до 100 миллиметров и зависит от типа печи, вида топлива и условий эксплуатации. Для домашних печей обычно используют толщину 50–80 миллиметров, для твёрдотопливных котлов высокой мощности — 80–100 миллиметров.
Основная функция теплоизоляции состоит в предотвращении охлаждения дымовых газов. Благодаря этому температура дыма не снижается ниже критической отметки 55–60 градусов Цельсия, при которой начинается конденсация водяного пара.
Внешний контур защищает теплоизоляцию от механических повреждений и воздействия атмосферных явлений. Он изготавливается из нержавеющей стали марок AISI 304 или AISI 430 либо из оцинкованной стали с полимерным покрытием различных цветов.
Принцип работы и назначение
Работа сэндвич дымохода основана на естественной конвекции горячих газов. При сгорании топлива в печи образуются дымовые газы с высокой температурой, которые поднимаются вверх и выходят в атмосферу через трубу дымохода.
По мере движения газов вверх по трубе температура постепенно снижается. Если тепловая изоляция отсутствует, дым охлаждается слишком быстро и может опуститься ниже точки росы, составляющей 55–60 градусов Цельсия.
В этот момент водяной пар конденсируется в жидкость, образуя конденсат. Это не просто вода, а смесь воды с кислотами (серной, соляной, угольной), образующимися при сгорании топлива. Эта агрессивная среда разъедает металл, вызывая коррозию и появление сквозных отверстий в трубе.
Один–два года интенсивной эксплуатации с образованием кислотного конденсата могут привести к полному разрушению дымохода, изготовленного из низкокачественной стали.
Теплоизоляция в сэндвич дымоходе решает эту проблему полностью. Она предотвращает охлаждение газов и образование конденсата, продлевая срок службы дымохода на 15–25 лет. Кроме того, утеплённый дымоход обеспечивает устойчивую тягу даже при небольших перепадах температур между помещением и улицей.
Важно! Сэндвич дымоход никогда не подключают напрямую к выходному патрубку печи или котла. Сначала устанавливают одностенную переходную трубу длиной от 50 сантиметров до 1,5 метра. Это защищает теплоизоляцию от перегрева на участке с максимальной температурой дыма.
Материалы внутреннего контура
Выбор марки стали для внутреннего контура критически важен для долговечности и надёжности всей системы. От этого зависит, насколько хорошо материал выдержит высокие температуры и воздействие кислотного конденсата.
Нержавеющая сталь AISI 304 — это хромоникелевая сталь, содержащая хром и никель. Выдерживает нагрев до 850 градусов Цельсия и обладает хорошей устойчивостью к кислотам. Используется для дымоходов печей, работающих на дровах, при условии низкой влажности эксплуатации. Материал хорошо поддаётся сварке и имеет привлекательный внешний вид. Цена на AISI 304 умеренная, что делает её популярным выбором для домашних дымоходов.
Нержавеющая сталь AISI 316L — это сталь с добавлением молибдена, обеспечивающего повышенную кислотостойкость. Выдерживает нагрев до 600 градусов Цельсия и идеально подходит для дымоходов газовых и дизельных котлов, которые производят много конденсата. Эта марка стали используется при влажных режимах эксплуатации. Материал дороже AISI 304, но его долговечность оправдывает расходы.
Нержавеющая сталь AISI 310S — это жаропрочная сталь, способная выдерживать температуры до 1000 градусов Цельсия. Идеальна для дымоходов печей на угле и дровах с высокой температурой горения. Материал содержит больше хрома и никеля, обеспечивая исключительную устойчивость к окислению. Один из лучших выборов для твёрдотопливных котлов и банных печей.
Нержавеющая сталь AISI 321 — сталь, стабилизированная титаном. Используется для дымоходов, работающих с дровами при температурах 600–800 градусов. Обладает хорошей жаростойкостью, однако чувствительна к серосодержащим средам и не подходит для газовых котлов.
Нержавеющая сталь AISI 430 — содержит только хром, без никеля. Выдерживает нагрев до 900 градусов, но обладает низкой кислотостойкостью. Используется в бюджетных вариантах для печей на дровах с минимальной влажностью. Быстро коррозирует при контакте с конденсатом и служит 8–10 лет.
Материалы внешнего контура
Внешний контур не испытывает экстремальных температурных нагрузок, поэтому требования к его материалу менее строги. Однако он должен быть устойчив к коррозии и атмосферным воздействиям.
Для внешнего контура используют нержавеющую сталь марок AISI 304 или AISI 430. AISI 304 дороже, но более долговечна и имеет более привлекательный внешний вид. AISI 430 доступнее, но менее стойкая к коррозии. Также применяют оцинкованную сталь с полимерным порошковым покрытием чёрного, серебристого, графитового и других цветов.
Толщина наружной трубы составляет 0,5–1 миллиметра. Более тонкий металл снижает общий вес конструкции и облегчает монтаж. Это особенно важно при установке на стене или крыше жилого дома.
Теплоизоляция и её роль
Теплоизоляционный слой — это ключевой компонент сэндвич дымохода, от качества которого зависит эффективность всей системы и её безопасность.
Базальтовая вата — самый распространённый материал для теплоизоляции. Изготавливается из натурального минерального волокна, является негорючей и выдерживает температуру до 600 градусов. При правильной установке служит весь срок эксплуатации дымохода. Цена на базальтовую вату доступна, что делает её популярным выбором.
Керамическое волокно — более дорогой и высокотехнологичный материал. Выдерживает температуру до 1000 градусов, не теряет свойства при циклах нагревания и охлаждения. Идеально для дымоходов высокотемпературных печей на угле и дровах.
Вермикулит — натуральный минерал вулканического происхождения с отличными теплоизоляционными свойствами. Выдерживает температуру до 700 градусов. Дорогой материал, но его долговечность оправдывает стоимость.
Качественная изоляция выглядит как плотное одеяло, обёрнутое вокруг внутренней трубы. Если утеплитель выглядит как рыхлая набивка, это признак низкого качества, которое потеряет свойства за первый год использования.
Как правильно выбрать сэндвич дымоход
Правильный выбор дымохода — ответственное решение, влияющее на безопасность, эффективность отопления и долговечность системы.
Определите вид топлива. Узнайте, какое топливо используется в вашем отопительном приборе. Для дровяных печей требуется одна марка стали, для газовых котлов — другая. Дровяное топливо производит меньше кислотного конденсата. Газовые и дизельные котлы требуют кислотостойкую сталь AISI 316L или выше.
Правильно рассчитайте диаметр. Диаметр должен соответствовать выходному патрубку прибора. Стандартные диаметры: 80, 90, 115, 150, 200 миллиметров. Для маломощных печей (до 3,5 кВт) — 80–90 мм, для котлов 3,5–5,2 кВт — 115 мм, свыше 5,2 кВт — 150–200 мм.
Проверьте качество сварных швов. Качественный шов должен быть ровным, без зазоров, сварен встык. Точечная сварка не подходит для дымоходов.
Диаметр и размеры труб
Стандартные длины сегментов составляют 0,5–1 метр. Удобно для транспортировки и монтажа. Внутренний диаметр варьируется от 80 до 280 миллиметров. Наружный диаметр зависит от толщины утеплителя.
Например, сэндвич труба с внутренним диаметром 150 миллиметров и толщиной изоляции 50 миллиметров имеет наружный диаметр 250 миллиметров. В холодных регионах используют более толстую изоляцию 80–100 миллиметров.
Толщина металла и утеплителя
Оптимальная толщина стенок — 0,5–0,6 миллиметра. Более толстый металл прогревается медленнее, ухудшая тягу. При толщине 0,5 миллиметра дымоход прослужит 15–25 лет при использовании качественной стали.
Толщина утеплителя выбирается исходя из условий эксплуатации. Внутри здания достаточно 25–50 миллиметров, для наружного дымохода в холодном климате — 80–100 миллиметров. Слишком толстая изоляция может повредить внутреннюю трубу при очень высоких температурах.
Марки стали и их применение
AISI 304: температура до 850 °С, используется для дровяных печей, средняя цена, хорошие характеристики.
AISI 316L: температура до 600 °С, используется для газовых и дизельных котлов, высокая цена, лучшая кислотостойкость.
AISI 310S: температура до 1000 °С, используется для угольных печей, очень высокая цена, исключительная надёжность.
AISI 430: температура до 900 °С, используется для дров с низкой влажностью, низкая цена, служит 8–10 лет.
AISI 321: температура 600–800 °С, используется для дровяных печей, средняя цена, чувствительна к сере.
Преимущества сэндвич дымоходов
Безопасность: низкая температура наружного контура предотвращает возгорание деревянных конструкций. Расстояние до дерева 130 миллиметров вместо 380 миллиметров для обычных труб.
Минимум конденсата: теплоизоляция предотвращает охлаждение газов, конденсат не образуется, дымоход служит дольше.
Простой монтаж: собирается как конструктор, не требует специального оборудования и навыков.
Универсальность: подходит для печей, котлов, каминов на любом топливе, можно использовать внутри и снаружи.
Гладкая поверхность: сажа не задерживается, легче чистить и реже забивается.
Малый вес: не требует усиленного фундамента, легко крепится к стенам.
Эстетичный вид: нержавейка выглядит привлекательно, можно окрасить в разные цвета.
Долгий срок службы: 15–25 лет при правильном выборе и регулярном обслуживании.
Недостатки и ограничения
Высокая стоимость: утепленные дымоходы дороже одностенных, но окупаются долгим сроком службы и надежностью.
Редкое нарушение герметизации: из-за циклов нагревания стыки могут нарушиться, требует периодической проверки и затяжки хомутов.
Регулярное обслуживание: чистка минимум раз в год, при использовании влажных дров — 2–3 раза за сезон.
Ограничение по температуре: утеплитель имеет максимальную температуру выдержки, при превышении может повредиться.
Монтаж сэндвич трубы своими руками
Сборка и установка относительно простые, но требуют соблюдения правил безопасности.
Подготовка: спланируйте конфигурацию, определите высоту и количество поворотов. Минимальная высота — 5 метров от пола печи. Выход возвышается над крышей на 0,5 метра (плоская кровля), 1 метр (скатная), 1,5 метра (над соседними зданиями). Горизонтальные участки не более 1 метра с уклоном 2–3 градуса.
Подключение к прибору: установите одностенную переходную трубу 50 см — 1,5 м на выход печи «по дыму» (сверху вниз). Герметизируйте жаростойким герметиком.
Установка сэндвич труб: первый сегмент надевается на переходную трубу на глубину 1–1,5 сантиметра, обжимается хомутом. Все последующие монтируются «по конденсату» — нижний край над верхним краем предыдущей трубы. Каждый стык герметизируется и обжимается хомутом.
Герметизация и крепление
Все стыки обрабатывают жаростойким герметиком, выдерживающим до 1000 °С. Герметик наносится тонким слоем на нижний край трубы перед вставкой. После установки стык обжимается хомутом из нержавейки. Затяжку проверяют регулярно, особенно в первый год эксплуатации. Крепление к стене производится кронштейнами через каждые 1,5–2 метра.
Проход через перекрытия и стены
Вырежьте отверстие диаметром на 250 миллиметров больше диаметра трубы. Установите проходной патрубок из негорючего материала. Заполните зазор базальтовой ватой толщиной 130 миллиметров. Закройте декоративной пластиной. Стык сэндвич труб не должен совпадать с местом прохода.
Проход через кровлю
Используйте кровельную разделку или силиконовый уплотнитель (мастер-флеш). Выберите под угол вашей кровли. Закрепите на кровле, заведя края под кровельное покрытие. Герметизируйте стыки кровельного материала. Расстояние до легко воспламеняемых материалов должно быть минимум 370 миллиметров.
Срок службы дымохода
При правильном выборе материалов и установке дымоход служит 15–25 лет. Служит дольше, если используется редко, например в даче или бане. При непрерывной работе отопительной системы срок может быть короче, но при регулярном обслуживании остается приемлемым.
Чистка и обслуживание системы
Чистка требуется минимум раз в год перед началом отопительного сезона. При использовании влажных дров, угля или пеллет проводят 2–3 раза за сезон. Чистку выполняют сверху вниз специальными щетками и грузиками.
Проверка герметичности проводится один раз в год перед сезоном. Осматривают визуально на наличие трещин и утечек дыма. При обнаружении затягивают хомуты и добавляют герметик.
Проверка крепежа: все крепежные элементы проверяют на надежность. Ослабленные хомуты затягивают, поврежденные заменяют новыми.
Цена сэндвич трубы для дымохода
Стоимость зависит от марки стали, толщины, диаметра и качества утеплителя. Бюджетные варианты из AISI 430 — 1500–2000 рублей за метр. Качественная нержавейка AISI 304 — 2500–3500 рублей. Кислотостойкая AISI 316L — 3000–5000 рублей. Премиум-сегмент с керамическим волокном — 5000–8000 рублей и выше.
Полная система дымохода для дома обходится в 25–60 тысяч рублей в зависимости от конфигурации. Рекомендуется купить сэндвич трубу для дымохода у проверенных производителей с гарантией.
Рейтинг производителей
Craft HT — высокотемпературные дымоходы из стали AISI 310S, подходят для всех видов топлива, служат 20–25 лет.
Craft HF — из кислотостойкой стали AISI 316L, идеальны для газовых котлов, выдерживают влажные режимы.
Ferrum — надежные дымоходы средней ценовой категории, выпускают модели для различных видов топлива.
Компания «Печман» — эксперт в области дымоходов с опытом более 10 лет, предлагает качественные сэндвич трубы и профессиональное консультирование.
Частые ошибки при выборе
Выбор слишком толстого металла ухудшает тягу системы. Несоответствие диаметра приводит к проблемам с естественной тягой. Неправильная марка стали для вида топлива выведет дымоход из строя. Дешевый утеплитель потеряет свойства за год использования. Подключение сэндвича напрямую к прибору повредит слой утеплителя. Сравнение цен только отдельных труб вместо полной системы дымохода.
Автор: Статья написана экспертом компании «Печман» Сергеем Зобовым с опытом более 10 лет в сфере дымоходов. Автор имеет глубокие знания конструкции, материалов и правил монтажа дымоходных систем. При выборе сэндвич трубы для дымохода или возникновении вопросов рекомендуем обратиться к специалистам компании для профессиональной консультации.
